Schwarze Wanne

Die Renaissance der Schwarzen Wanne

Fachartikel aus Bautechnik, Zeitschrift für den gesamten Ingenieurbau, Oktober 2015, Ausgabe 10

Noch zum Ende der 1970er Jahre wurden Grundwasserabdichtungen überwiegend mit Bitumenbahnen ausgeführt. Wegen der Verfahrensweise der lückenlosen Abklebung und dem schwarzfarbenen Bitumen wird für diese Art der Abdichtung die Bezeichnung „Schwarze Wanne“ verwendet. Mit Beginn der 80er Jahre wurde die Schwarze Wanne nach und nach wegen der angeblich zu hohen Kosten und der schwierigen Implementierung in den „rauhen Baubetrieb“ durch die "Weiße Wanne" verdrängt, bei der die Abdichtung allein durch den Stahlbeton erfolgt.

Mittlerweile jedoch ist in Fachkreisen die Rede von einer Renaissance der Schwarzen Wanne, da sie nicht so rissempfindlich ist wie

WU-Beton. Bei einer Ausführung der Abdichtung gegen Grund- oder Schichtenwasser mittels einer Schwarzen Wanne ist die Ausführung der wasserzugewandten Teile des Bauwerks als Weiße Wanne nicht erforderlich.

Rissebeschränkungen treten in den Hintergrund

Die Bedeutung von Rissebeschränkungsnachweisen tritt in den Hintergrund, da druckwasserhaltende Abdichtungsbauweisen nach

DIN 18195-6 in hohem Maße rissüberbrückend sind.

Risse, die z. B. durch Schwinden entstehen, können zum Entstehungszeitpunkt 0,5 mm breit sein. Bei einer weiteren Rissöffnung

kann die Breite max. 5 mm und der Versatz der Risskanten 2 mm betragen.

Darüber hinaus gibt es Fälle, wie beispielsweise betonangreifendes Grundwasser oder hohe Anforderungen an die Nutzung von

Tiefgeschossen (Labor, elektrische Betriebsräume, Tresorräume), die eine Abdichtung mit Bahnen zwingend erfordern.

Normung und Bemessung

Maßgebende Norm für den Feuchteschutz mit Bitumen- und Kunststoffbahnen bzw. Spachtelmassen stellt – noch – die DIN 18195 mit ihren Teilen 1 bis 10 dar. Die Abdichtung gegen Grundwasser und Schichtenwasser wird dort im Teil 6 geregelt.

Zurzeit (2015) wird die DIN 18195 vollständig überarbeitet. In Zukunft wird sie nur noch die Definitionen von Abdichtungsbegriffen enthalten und die Normung der Ausführung von Abdichtungen wird in der DIN 18531 bis DIN 18535 erfolgen. Die normgerechte Abdichtung gegen von außen drückendes Wasser wird dann in der DIN 18533 beschrieben. An den grundsätzlichen Bemessungsverfahren ändert sich jedoch nicht viel.

Die Bemessung der Abdichtung gegen drückendes Wasser erfolgt in Abhängigkeit von der Eintauchtiefe unterhalb des

höchsten jemals gemessenen Grundwasserstandes (HGW), der Druckbeanspruchung durch das Bauwerk oder den Erddruck

und dem gewählten Bahnenmaterial. Die Ausführung erfolgt mindestens mit zwei Lagen der genormten Abdichtungsbahnen.

Neben dem drückenden Wasser gibt es den Sonderfall des zeitweise aufstauenden Sickerwassers. Die Voraussetzungen dafür sind, dass die Gründungstiefe weniger als 3 m beträgt, die Wasserdurchlässigkeit k des Bodens einen Wert von –10E4 unterschreitet, keine Drainage erfolgt und die Unterkante der Kellersohle mindestens 30 cm über dem Bemessungswasserstand liegt. In diesem Fall kann die Abdichtung z. B. einlagig mit einer Bitumenbahn ausgeführt werden.

Grundregeln

Deckungsgleich mit Weißen Wannen sollte die Bodenplatte auch bei Schwarzen Wannen einen möglichst stetigen Verlauf

haben, Richtungsänderungen beispielsweise bei Aufzügen sollten max. unter 45° erfolgen. Hierdurch wird eine Grundregel

der Abdichtung erfüllt, nämlich die, dass die Belastung der Abdichtung möglichst gleichmäßig erfolgen soll. Weitere Grundregeln

lauten:

– die Abdichtung ist möglichst auf beiden Seiten hohlraumfrei zu umschließen

– die Abdichtung ist als reibungslos zu sehen und kann daher nur Kräfte übertragen, die rechtwinklig zu ihrer Ebene gerichtet sind.

– Die an der Abdichtung auftretenden Temperaturen müssen wenigstens 30 Kelvin unter dem Erweichungspunkt der verwendeten Bitumenmasse liegen.

– Die Abdichtung muss, sofern ausschließlich sogenannte nackte Bitumenbahnen verwendet werden, zwischen festen Bauteilen eingepresst werden.

Ausführung der Abdichtung bei offener Baugrube

Bei einer offenen Baugrube erfolgt die Abdichtung der Bodenplatte auf einem sauber und eben abgezogenen Betonplanum

(Rauigkeit nicht größer als 1,5 mm) vor Herstellung der Bodenplatte. Sie wird über die äußere Begrenzung der Bodenplatte

hinaus geführt, um sie nach Herstellung der Bodenplatte und der Wände von außen an den Wänden hochführen zu können.

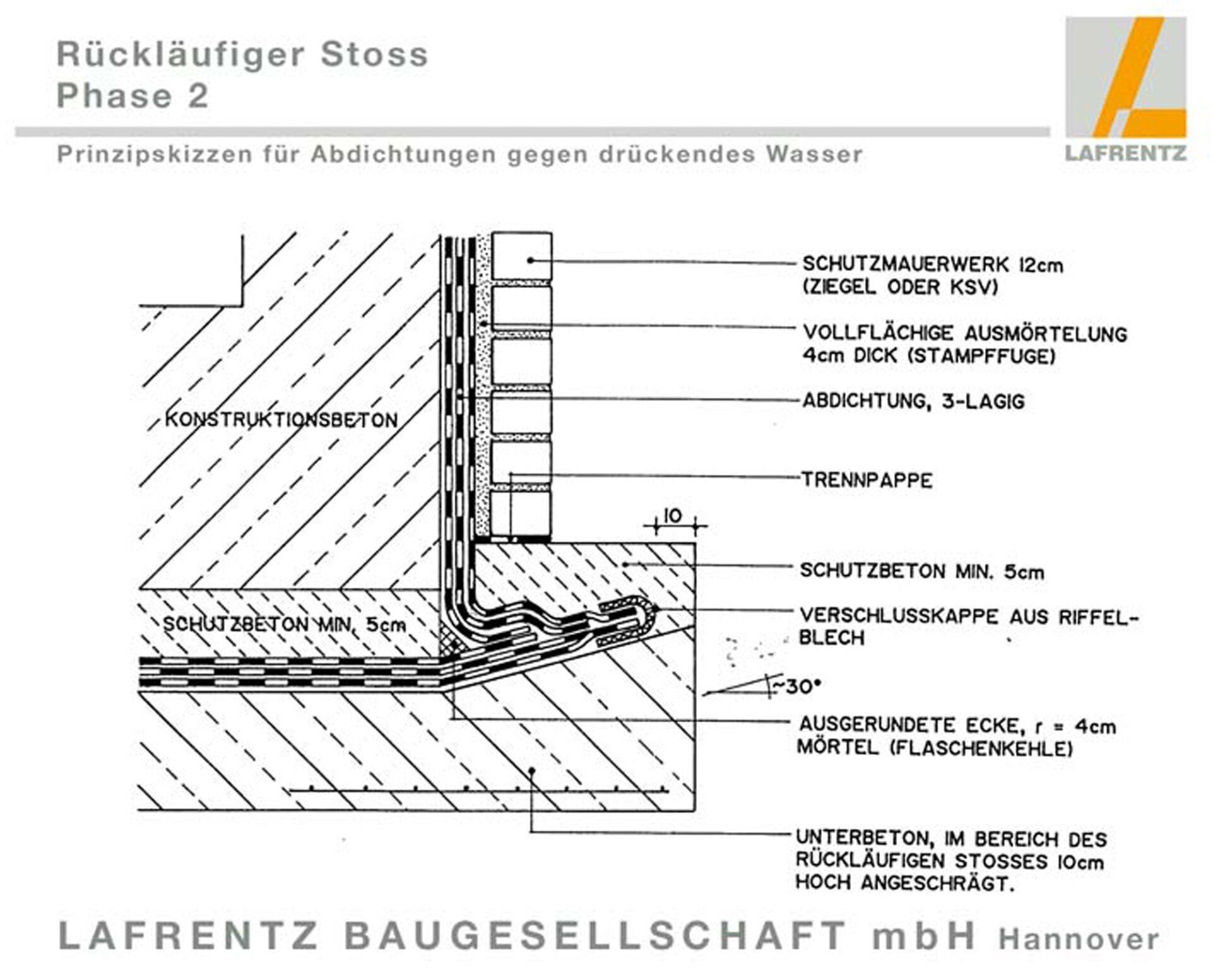

Je nach Verfahrensweise erfolgt der Übergang von der Bodenplattenabdichtung zur Wandabdichtung entweder mit Hilfe des

rückläufigen Stoßes oder des Umkehrstoßes. Zu beachten ist, dass diese Stöße genauso wie der obere Abschluss der Abdichtung

in einem Leistungsverzeichnis gesondert in Metern aus geschrieben werden müssen (Leider wird das häufig versäumt).

An der Wand wird die Abdichtung bis zu einer Höhe von 30 cm über den HGW geführt und endet dort oder wird übergeleitet

in eine Abdichtung gegen Bodenfeuchtigkeit oder nichtdrückendes Wasser. Der obere Abschluss erfolgt entweder über eine Klemmschiene oder an der Abdichtung des Fassadenmauerwerks.

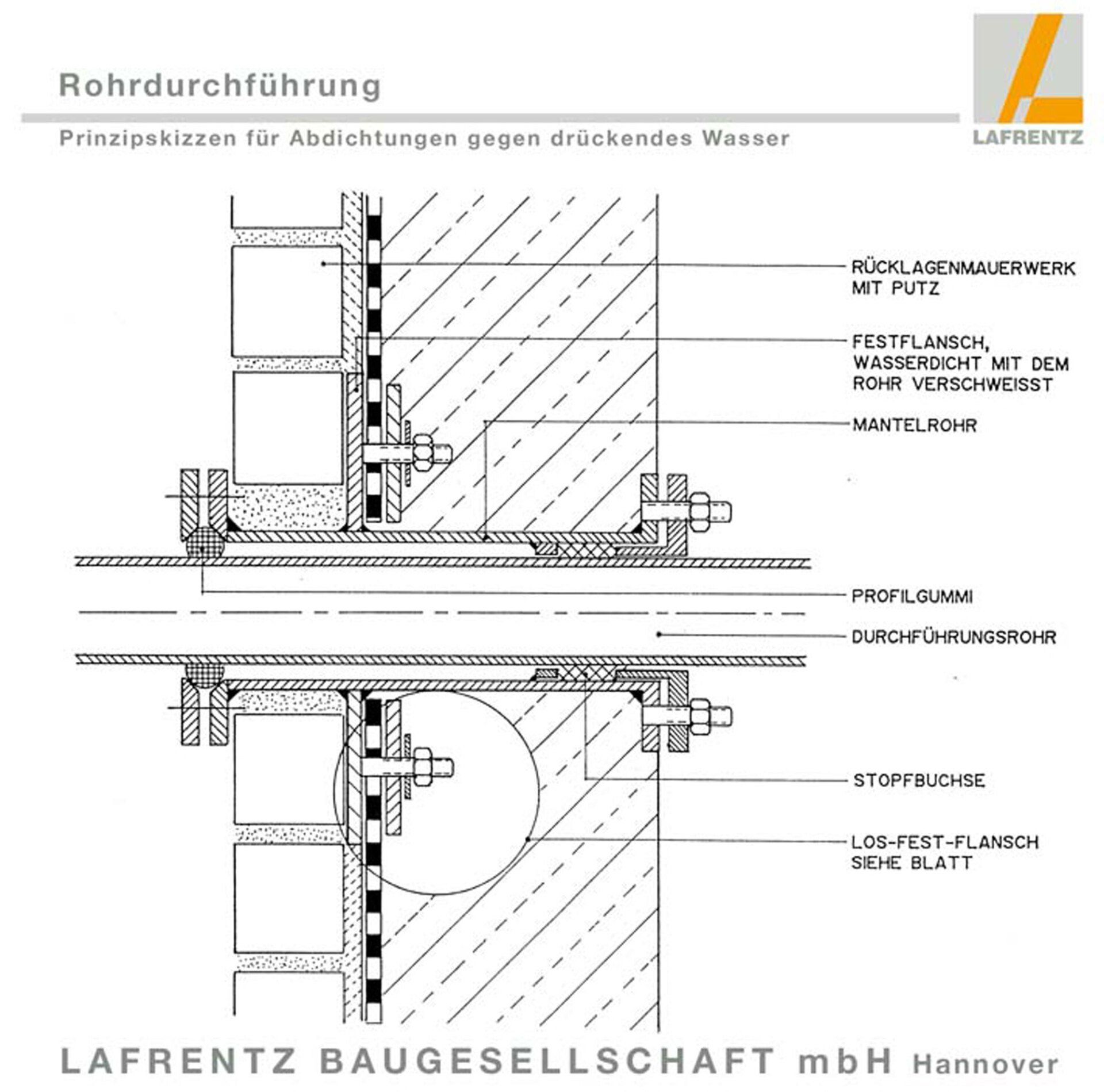

Anschlüsse an Rohrdurchführungen und andere Durchdringungen der Abdichtung erfolgen immer mit Los-/Festflanschkonstruktionen, deren Abmessungen im Teil 9 der DIN 18195 geregelt sind. Klebeanschlüsse sind nicht zulässig. Sofern sich Brunnen der Wasserhaltung im Bereich der Bodenplatte befinden, werden sie über sogenannte Brunnentöpfe an die Abdichtung angeschlossen.
